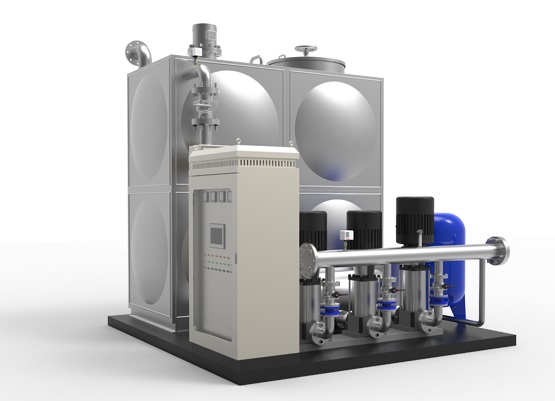

無負壓供水設備（箱式）

無負壓供水設備是在組合式不銹鋼水箱和變頻恒壓供水的基礎上開發研制的，并加裝防負壓、防倒流、防水質惡化等控制裝置。智能箱式泵站與普通的變頻供水設備和箱式泵站相比，具有節能顯著、噪音低、占地少、可靠性高等優點。

詳細介紹

設備原理

解析管網水經過管路，過濾器及倒流防止器進入穩流補償器，再經過穩流補償器通過水泵加壓到用戶，其供水流程比較簡單，其核心技術部分是如何消除供水過程中的負壓現象，而其核心部件又在于穩流補償器的結構和原理，下圖是其穩流補償器的結構剖面圖，通過此圖我們來分析一下其設備是如何消除負壓的。

設備存在幾種情況

第一，當自來水供水量大于用戶用水量時，可以正常供水，不會產生負壓。

第二，當用戶用水高峰，自來水供水量不能滿足用戶用水時，穩流補償器此時可起到短時間內補充水量的作用，由于穩流補償器水量的減少造成補償器水位下降就會形成真空，補償器內就會出現負壓現象，此時不采取措施，勢必影響自來水管網的供水壓力，造成周邊自來水管網壓力的紊亂，針對這種情況，其他廠家利用一種稱為“真空抑制器”的部件來消除真空，采取罐內補氣的原理來消除真空，即將穩流補償器分為兩個腔體A腔，B腔。其A腔內氣體為制造時焊接后預留的氣體，A腔預留

箱式無負壓供水設備原理的氣體起著消除負壓的作用。當自來水供水量不能滿足用戶用水量時，補償器（即B腔體）內水位下降出現真空，此時由于真空的負壓作用形成虹吸現象。A腔內的氣體就會因壓力差的作用而被導入到B腔內，由此達到破除真空，消除負壓的作用。當供水量足夠時，隨著B腔內液位不斷上升，會把腔體上端浮球頂起，于是B腔體內空氣又重新被壓縮回A腔體內進行貯存待用。

第一，A腔內貯存氣體是否存在有毒氣體的可能性。因為A腔體內的氣體是通過一次性焊接后貯存的氣體，腔內氣體成分大部是焊接產生的煙氣。

第二，A腔預存的“有毒氣體”在與B腔內水接觸后被水慢慢吸收、水溶。久而久之A腔內氣體會被完全水溶吸收，重新產生真空，出現無氣可補的現象，一旦B腔出現真空；A腔內又無氣可補，就無法實現消除真空和負壓現象。

第三，當補償器液位下降到B腔體1/3處時，設備會出現保護性停機，此時如何來保證高層用戶的用水，另外由于水位的不穩定會造成水泵的頻繁開啟以及用戶用水壓力的紊亂，如何解決？

設備部件

1、組合式不銹鋼水箱。

2、智能化電氣控制系統。

3、低噪音不銹鋼多級離心泵（SVP系列）。

4、無負壓進水裝置及防倒流裝置。

5、不銹鋼成套管路。

6、壓力、液位信號采集、反饋設施。

設備特點

1、一體化專業設計，結構緊湊，系統直接安裝在水箱里（如在室外可減少泵房的建設）投資少，安裝方便，外形美觀。

2、利用管網壓力的疊加以及自動變頻運行方式，節能效果得到顯著提高(大干40%)。

3、配套安裝方便，只有一個市政管網進口和一個供水出口。

4、運行穩定，振動小，噪音低（噪音值低于50分貝）。

5、系統供水穩定（即使管網臨時斷水，也能通過水箱正常供水），充分保證系統末端壓力 。

6、可附加自動巡檢功能，降低物業管理費用。

7、采用PLC可編程控制全自動運行，操作維護方便。

設備適用范圍

1、新建、擴建和改造的住宅樓、住宅小區、辦公樓等；

2、賓館、飯店等；

3、箱式無負壓供水設備適用于學校、部隊、機關、集體宿舍等用水比較密集場合；

4、醫院、商場、會展中心、體育館、公共浴室等公共場合；

5、城市自來水壓力不能滿足消火栓給水系統或自動噴水滅火系統等用水要求的消防用水；

6、箱式無負壓供水設備適用于大型工廠、加壓泵站、開發區等大流量集中供水；

7、工礦企業的生產、生活用水；

8、各種循環水系統；

9、尤其適應于對水質要求特別嚴格的供水場合。

設備工作原理

當公共供水管網≤0.2Mpa時(可自由設定0.2—0.4Mpa)無負壓裝置關閉，無負壓進水裝置打開，由水箱供水；

反之當公共供水管網壓力≥0.2Mpa時，延時10分鐘(時間可調整)無負壓裝置打開，無負壓進水裝置關閉，由公共供水管網供水。

無負壓水箱內存儲的水，通過智能控制，每6小時循環一次，確保水質新鮮、純凈。

無負壓水箱內的變頻泵以一定的轉速運行，利用自來水原有的壓力實現疊加，能確保用戶所需的壓力和壓力恒定。

智能化箱式泵站的進水口與無負壓裝置和無負壓進水裝置連接，通過無負壓裝置的開啟與停止達到自來水管網不產生負壓；

在無負壓裝置起停的同時，無負壓進水裝置會做出與無負裝置相反的動作。

自來水管網停水無負壓裝置自動關閉，水箱的無負壓進水裝置自動打開，由水箱供水。

當水箱液位低至一定程度時，無負壓進水裝置自動關閉，設備自動停機，復電時自動投入運行。

設備使用要求

1、設備使用前手盤水泵轉子，應無摩擦、卡滯現象；

2、用500V低壓插表檢測電機絕緣，應為0.5MΩ以上；

3、遠傳壓力表插座1、2、3（黃、藍、紅）分別接端子1、2、3。

或用萬用表測遠傳壓力表的電阻值，電阻值最大的為1和2，另一根為3，與3電阻值小的為1，與3電阻值大的為2。

最好用萬用表檢測一下，否則接錯線將燒壞表；

4、遠傳壓力表應安裝至用戶管網上，出口止回閥后的總管上；

5、 控制儀表及線路無損壞；

6、變頻柜送電后，嚴禁先動變頻器參數；

7、打開水泵排氣閥，排除氣體；

8、本系統第一次啟動或維護、維修后，起動時應打開進水閥，關閉出口閥門；

檢查系統各處是否有瀉漏。如有應將瀉漏排除后再進行啟動；

9、首先檢查水泵在自動時水泵轉向，如為反轉則對調電源進線任意兩相線線位；

再轉到手動起動每臺泵，如為反轉同樣對調水泵電機線；

10、手動逐臺啟停水泵，檢查水泵運轉無異?，F象；

11、無異常后將設備處于自動控制狀態。
